滚水供水系统-连气儿测量高效计量

发布日期：2025-12-25 15:59    点击次数：192

室内供水管谈计量，传统分段测量边幅难以高效测量滚水管谈，且手动累加易导致差错。需要明晰选材和装置边幅，借助CAD快速看图的【连气儿测量】，可沿联想图示管谈中心线一键生成竣工管线净长，升迁工程量筹办后果。

一、基础常识

室内供水系统装置

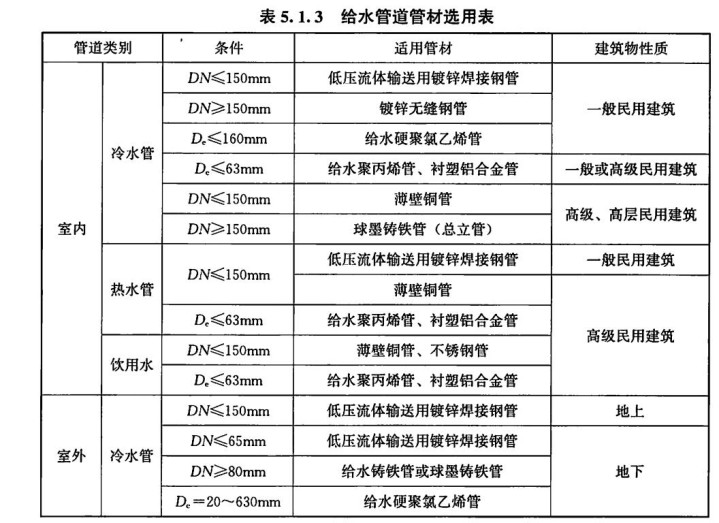

(1)供水管谈管材遴选及管谈连合。

1)钢管。有低压流体运送用镀锌钢管和无缝钢管。

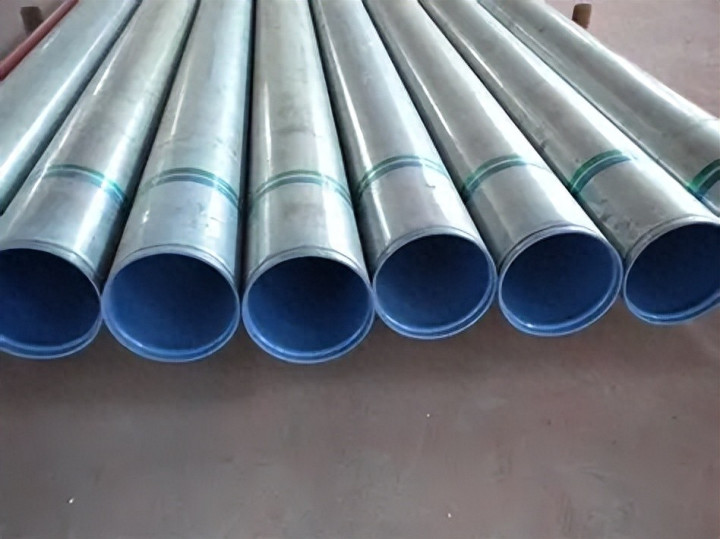

①镀锌钢管:钢管镀锌的盘算推算是防锈、防腐、驻扎水质恶化、被浑浊,延长管谈的使用寿命。管径小于或即是100mm的镀锌钢管应取舍螺纹连合,套丝时阻碍的镀锌层名义及外露螺纹部分应作念防腐处理;管径大于100mm的铍锌钢管应取舍法兰或卡套式专用管件连合,镀锌钢管与法兰的焊合处应二次镀锌。

②无缝钢管:无缝钢管承压才智较强。常用连合边幅为焊合和法兰连合。

2)供水铸铁管。

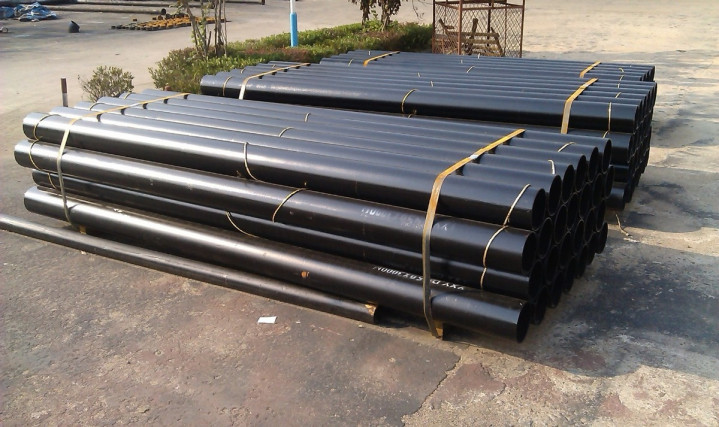

①供水铸铁管;具有耐腐蚀、寿命长的优点,然则管壁厚、质脆、强度较钢管差,多用于DN≥75mm的供水管谈中,尤其适用于埋地铺设。供水铸铁管取舍承插连合,在交通要谈等振动较大的地段取舍青铅接口。

②球墨铸铁管;多用于室外供水系统,在大型高层开拓的室内供水系统中也将球墨铸铁管当作总立管。球墨铸铁管较宽泛铸铁管壁薄、强度高,取舍橡胶圈机械式接口或承插接口,也不错取舍螺纹法兰连合的边幅。

3)供水塑料管。

①硬聚氟乙烯供水管(UPVC);适用于供水温度不大于45℃、供水系统职责压力不大于0.6MPa的生涯供水系统。高层开拓的加压泵房内不宜取舍UPVC供水管;水箱的收支水管、排污管、自水箱至阀门间的管谈不得取舍塑料管;天下开拓、车间内塑料管长

度大于20m时应设伸缩节。UPVC供水管宜取舍承插式粘接、承插式弹性橡胶密封圈柔性连合和过渡性连合。管外径De

②聚丙烯供水管(PP);适用于职责温度不大于70℃、系统职责压力不大于0.6MPa的供水系统。特质是不锈蚀,耐磨损、不结垢,内壁均匀光滑,流动阻力小;可权贵减少由液体流动引起的振动和噪声;防冻裂,PP材料弹性优良,管谈截面可随冻胀的液体沿途延伸而不会胀裂;PP材料属于不良导热体,可减少结露步地并减少热亏欠;分量轻、装置能够;使用寿命长,在端正使用条目下可使用50年。PP管材及配件之间取舍热熔连合。PP管与金属管件连合时,取舍带金属嵌件的聚丙烯管件当作过渡,该管件与PP管取舍热熔连合,与金属管取舍丝扣连合。

③聚丁烯供水管(PB):具有很好的经久性、化学雄厚性和可塑性,密度小、柔韧性好,用于压力管谈时耐高温本性尤为隆起(一30～100℃),耐蚀性好、可冷弯,使用、装置、维修浮浅,寿命长(可达50～100年)。用于运送生涯用冷滚水。

④其他塑料管:聚乙烯管(PE)适用于运送水温不向上40℃的供水系统;交联聚乙烯管(PE-X)适于运送水温为一20～90℃的供水系统。

二、清单计量规范

三、案例分析

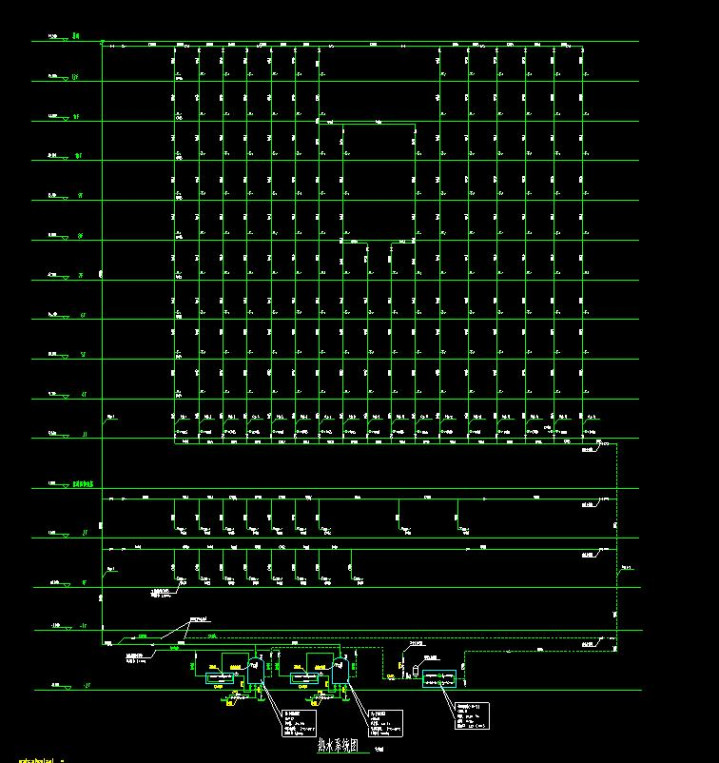

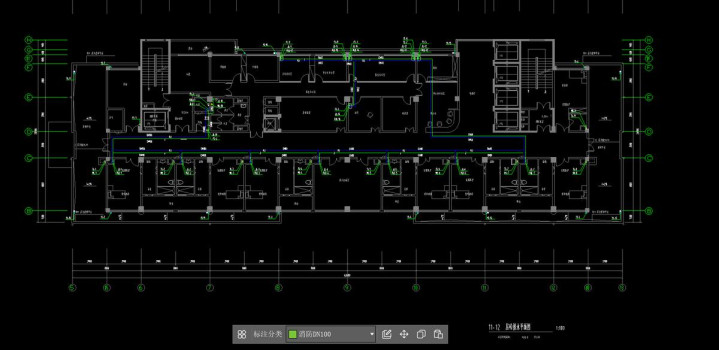

1.不雅察11-12层给排水平面图、滚水系统图，其中管谈规格有DN100、DN80、DN50、DN40、DN32、DN65。

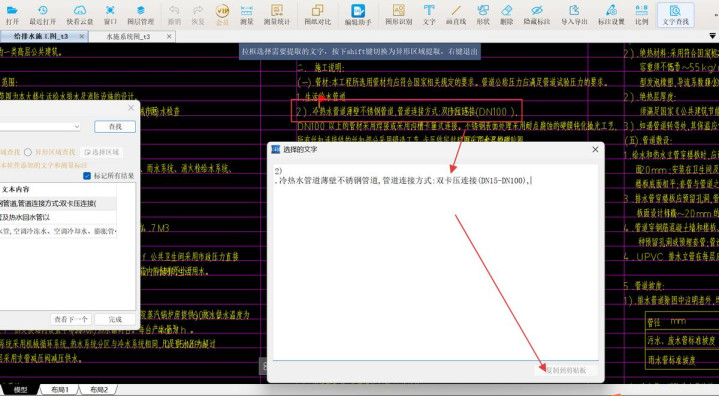

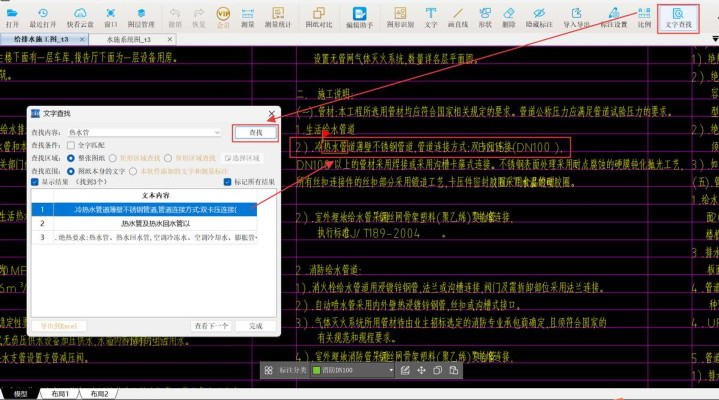

2.利用的【笔墨查找】功能，输入要道词“滚水管”快速定位管材与连合边幅（冷滚水管谈薄壁不锈钢管谈,管谈连合边幅:双卡压连合(DN15-DN100)）随后，使用【索要笔墨】功能复制干系联想评释。

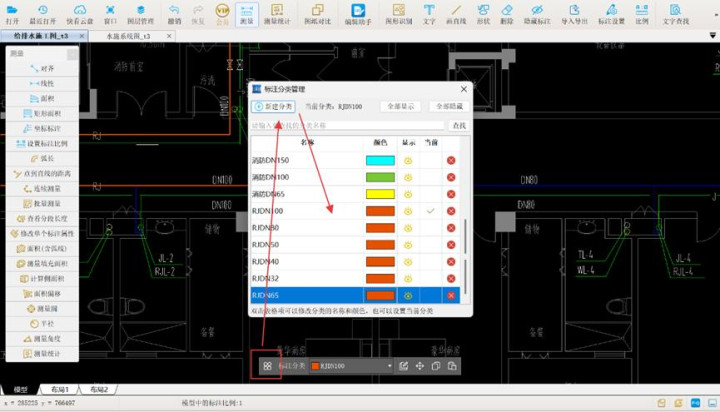

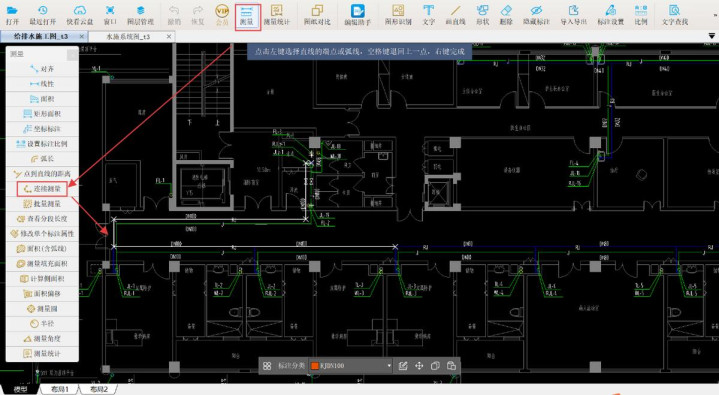

3.愚弄【测量】中的【连气儿测量】功能，选中换取管径管谈后右键截止，及时筹办长度并标注。为辞别不同管径管谈，可通过【标注分类解决】以各异化边幅及称号进行标注，便于后续分类统计。

4.统统管线测量完成后，通过【测量统计】功能检察滚水管水平管长。

5.总工程量=水平管谈+竖向管谈（标高相减）

DN100：31.291

DN80：31.2m

DN50:32.088+（49.5-45.9）*7=57.288m

DN40：7.789+（49.5-45.9）*5=25.789m

DN32：13.392m

DN65:1.574+（49.5-45.9）=5.174m

滚水供水系统管线筹办需严格辞别规格、材料及变径点。利用CAD快速看图【连气儿测量】功能，无断点及时筹办管线长度并标注的本性，闲静滚水管路计量需求。
